全不锈钢振动筛

全不锈钢振动筛

全不锈钢旋振筛是常见的轻型筛分设备,因其是最常见的振动筛分设备,所以很多用户直接称其为振动筛,也有部分地区用户或振动筛厂家称其为筛分机、筛粉机、振荡筛等,三次元旋振筛采用立式振动电机作为激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动...
扫码加微信了解详情
产品详情
全不锈钢振动筛概述:
      全不锈钢振动筛是振泰机械针对医药、食品等行业中粉状、颗粒状物料分级、除杂及浆液物料过滤的筛分需求而特殊设计的精细筛分设备,该设备整机采用SUS304或SUS316不锈钢材质,振动体、弹簧等位置裙边设计,无卫生死角,使用维护简单方便,可选配防爆振动电机(ExdⅡBT4\ExdⅡCT4,IP55)作为激振源,用户可根据自身需求选择设备直径400-2000mm,层数1-5层等型号(具体可咨询我司业务人员)。

      三次元旋振筛是常见的轻型筛分设备,因其是最常见的振动筛分设备,所以很多用户直接称其为振动筛,也有部分地区用户或振动筛厂家称其为筛分机、筛粉机、振荡筛等,三次元旋振筛采用立式振动电机作为激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,所以得名三次元旋振筛。 该设备全身有SUS304不锈钢组成,提高了设备寿命,并对物料没有任何影响,可根据客户不同需求1-5层同时使用,从筛面直径400-2000mm、1-5层、304不锈及碳钢材质等各种型号齐全,可满足各种粉末、颗粒筛分需要求及液体过滤需求,也可设计为闸门式旋振筛、加缘式旋振筛等机型。

适用范围举例
      三次元旋振筛使用范围广泛,0-500目的干、湿、精细、粗糙、大小比重粉末、颗粒可轻松筛选,0-600目浆态物料可轻松过滤。我们针对不同用户物料特性、处理量、筛分目标、场地限制、生产线配置等不同特点的需要,为每一位用户量身打造最适合自己使用的旋振筛设备。
  • 化工行业:树脂、涂料、化妆品、油漆、洗衣粉、微粉、纯碱、柠檬粉、橡胶、塑料等
  • 食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。
  • 医药行业:中药粉、中药液、西药粉、西药液体、中西药颗粒等。
  • 金属粉末矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。
  • 冶金行业:氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。
  • 磨料、陶瓷行业:氧化铝、石英砂、泥浆、喷雾土粒。
  • 造纸行业:涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。
  • 环境保护:环境保护:垃圾、人畜屎尿、废油、食品废水、废水加工等。


旋振筛工作原理

三次元振动筛工作原理:

三次元振动筛利用YZUL立式振动电机作为激振源,通过振动电机上下两端的偏心重锤将旋转运动转变为水平、垂直、倾斜的三次元运动,并传递到旋振筛的筛面上;物料通过入料口进入设备内,根据不同物料筛分要求,物料经过1-5层采用不同目数的金属编织筛网的筛分层,在这个过程中,位于各层的筛网下的清网装置(弹跳球)通过频率振动不断撞击筛网,使筛网上层物料能够顺畅的透网筛分,并有效解决了物料堵网问题出现,不同目数的物料通过各层对应目数的筛网后在各层的出料口排出,最终实现筛选除杂或过滤分级的目的。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹

振动筛重锤工作原理
旋振筛

旋振筛相关产品:
1.三次元旋振筛
2.塑料旋振筛
3.超声波旋振筛
4.碳钢旋振筛
5.陶瓷泥浆过滤筛
选择振泰机械的理由
振泰机械全不锈钢旋振筛分机性能特点:
用立式振动电机为激振源,无机械传动,能效高,易调整,质量可靠,稳定性高。
筛分精度高、效率高,适用筛分过滤各种粉末、颗粒、粘液等物料。
设计精巧耐用,噪音低,可连续作业,物料可360度方向自动排出。
筛网寿命长,更换便捷,规格可任意配置,筛分最细达500目(28μm),过滤最细达5μm。
整机封闭性能好,粉末不飞扬,液体不泄露,可单、多层同时使用,最高可达5层;
部件结构无死角,拆装便捷,易于彻底清洗、消毒。

筛分范围广 振泰机械的筛分机任何颗粒、粉末、浆液(粘液)都可以筛选。筛分最细至500目(0.028mm),过滤最小可至5微米。分级筛选,可配置1-5层筛网,能同时进行2-6个等级的分选或过滤。
高效率精确筛选 全封闭结构,粉末不飞扬,液体不泄漏,网孔不堵塞,自动排料,机内无存料,网架结构无死角,同等筛面振泰机械的筛机比其他类型筛机有更大容量。
筛网更换便捷 振泰机械的筛分机独特子母网设计,筛网寿命更长,效率更高,2人在3~5分钟内换网即可完成,比其它类型筛机节约30~60分钟,最大限度提高设备使用价值。
振动无机械传导 振泰机械的筛分机的新型振动源产生的三次元振动强大而平稳,无机械传导,设备可安装到任何所需位置且便于移动。
更加经济环保 振泰机械的筛分机整机寿命长,能耗低、维修费用低,效率高等特点使设备经济实惠。低噪音、全封闭,环保性能突出。

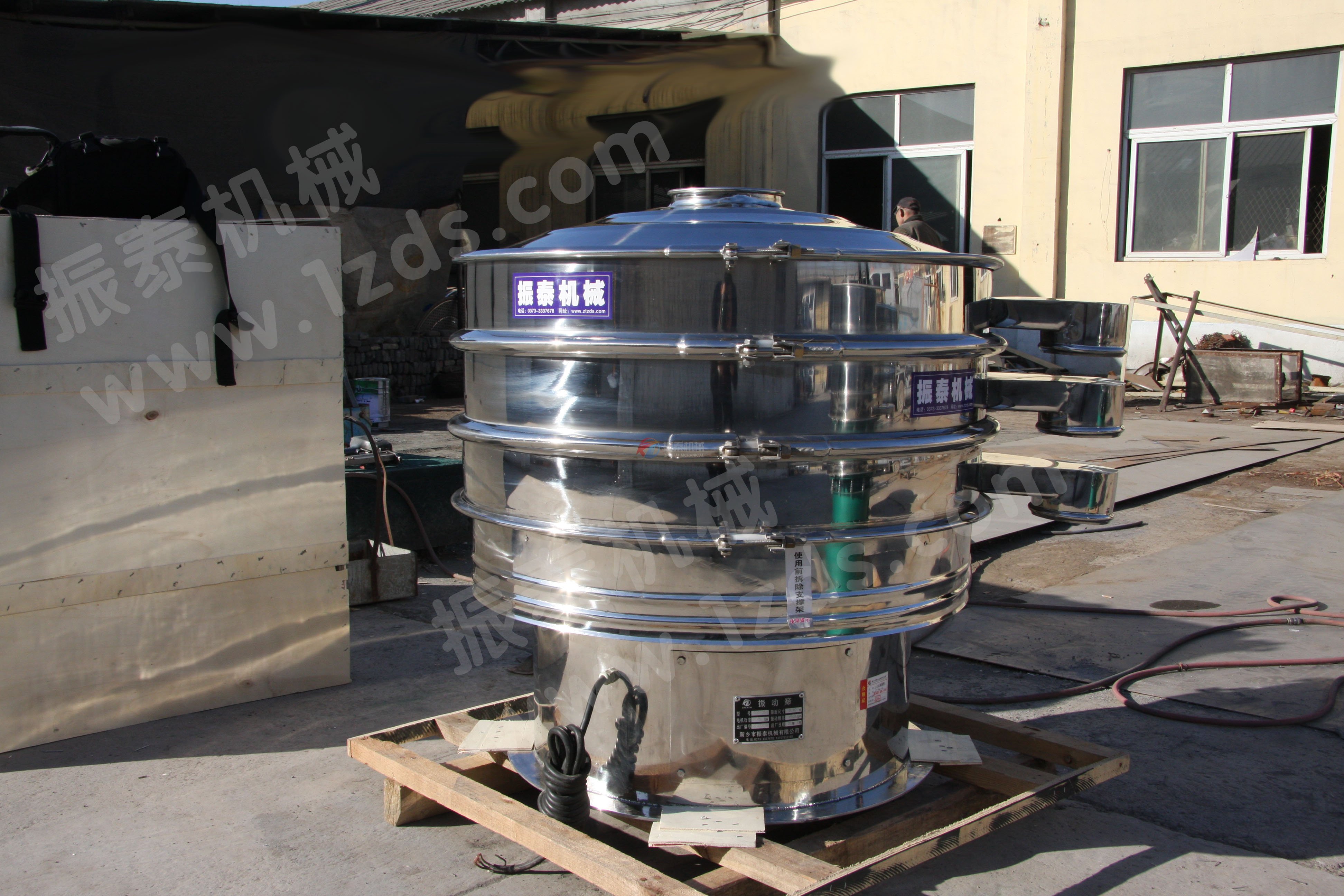

全不锈钢振动筛
型号说明

三次元振动筛型号说明

旋振筛结构示意图:



振泰机械三次元旋振筛结构图

举例说明:
ZT-1000-3S: :网架直径为φ1000mm的3层三次元旋振筛,与物料接触部分为SUS304不锈钢材质。
ZT-1000-3P: :网架直径为φ1000mm的3层三次元旋振筛,与物料接触部分为Q235A碳钢材质。
另:标准机型机座(也称底桶或底座)统一采用Q235A碳钢材质,可定制SUS304不锈钢材质底桶。



振泰机械振动筛
选型指导

如您对设备选型存有疑问,请提供以下数据给我们的客服人员,振泰机械将为您做出选型指导。

1、您需要处理的物料是什么?
名称:                       比重:                       含水率:

2、您使用筛分设备的目的是什么?
□ 分级□ 除杂□ 过滤□ 其它

3、您对设备的基本要求?
尺寸:                     处理量:                    /小时筛分几个等级,分别目数:

4、您对设备的材质要求?
□ SUS304不锈钢□ SUS316不锈钢□ Q235A碳钢□ 其它

5、您有无其它特殊要求?
例如异形设计、移动式、220V或其它特殊电压、加缘式、加料仓、防爆、耐高温、耐酸、耐油、防静电等等。


特殊设计 设计简介 照片
标准型 三次元旋振筛有多种型号可选择。可把固体与液体过滤或把干料进行尺寸分级、除杂。 三次元旋振筛
加缘型 特殊设计的加缘型是大投料量、防止物料飞溅、易于观察筛网的机型。 加缘型旋振筛
闸门型 对特殊物料的处理有闸门型设计,以保证难筛分物料的处理精度,增大处理量。 闸门型筛子
超声波型 增配超声波筛分系统,精细粉筛分利器,解决堵网问题,做到真正不堵网。 超声波振动筛
直排型 特殊设计,处理量巨大,易于生产线结合,擅长面粉、淀粉、洗衣粉、添加剂等筛分。 直排筛
防腐型 与物料接触部分采用聚丙烯材质(PP塑料),对碳钢、不锈钢等金属有腐蚀性物料筛分解决方案。 塑料筛
防爆型 整机密封性更好、采用BZDL隔爆型立式振动电机,适应特殊行业的更高要求。 防爆式
高频型 使用高频振动电机(3000RPM)作为激振源,擅长陶瓷釉料等物料过滤使用。 高频筛
雪崩式 小个子拥有大产量,更合理的力学分配,更合理的细节处理,更大的筛分面积,更大的产量,更低的故障率 雪崩筛
注:更多机型不便一一展示,振泰机械可针对您的需求量身订制最适合您的振动筛。


三次元旋振筛的使用与维修:
1、本机应装设电气保护装置。
2、本机运行初期,每天至少检查地脚螺栓一次,防止松动。
3、当电机旋转方向不符合要求时,调整电源相序即可。
4、电机应保证润滑良好,每运行二周左右补充锂基润滑脂(ZL-3)一次,加油时,通过油杯加入适量锂基润滑脂。当采用密封轴承时,电机没有安装油杯。
5、本机累计运行1500小时后,应检查轴承,若有严重损伤时应立即更换。
6、本机停置较长时间后再次使用时,应测量绝缘电阻,用于500伏兆欧表测量,应大于0.5兆欧。


应用说明

三次元旋振筛应用说明

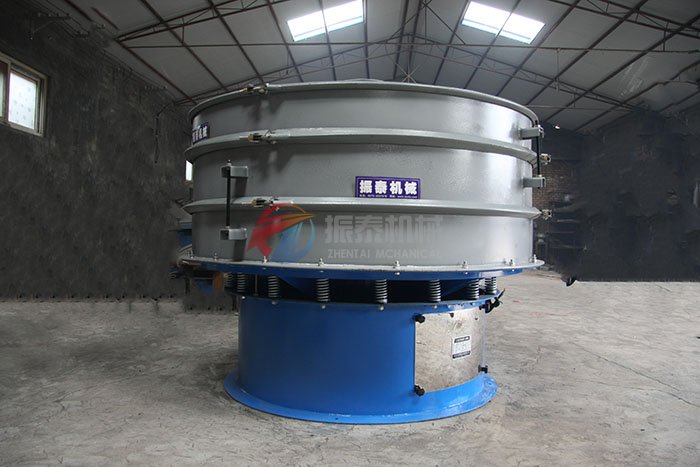

碳钢振动筛
      我公司专业生产三次元旋振筛、直线筛、超声波振动筛、摇摆筛、塑料振动筛、直排筛、试验筛、超声波试验筛、气流筛、泥浆过滤筛等,如果您有需要可以拨打振泰机械:0373-3337678  13707652168我们将24小时为您服务。
