YA圆振动筛

YA圆振动筛

YA圆振动筛是一种做圆形振动、多层数、高效新型的振动筛分设备,圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多。...
扫码加微信了解详情
产品详情
圆振动筛概述:
      圆振动筛是一种做圆形振动、多层数、高效新型的振动筛分设备,圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多。圆振动筛在结构上采用筒体式偏心轴激振器及偏心块调节振幅,先进的铆钉连接装配式机架结构,该设计有效的提高了圆振动筛的使用寿命及减震弹簧装置减小了对基础的冲击力。圆振动筛具有筛分效率高、噪音小、激振力强、坚固耐用、维修方便、筛分规格多、使用安全等特点。圆振动筛广泛应用于采石场对砂石料的振动筛分,也可应用于选煤、选矿、建材、电力及化工等行业作产品分级用。

圆振动筛的分类:
      圆振动筛分为三类:YA型圆振动筛、YK型圆振动筛和YKR型圆振动筛。

圆振动筛的工作原理:
      圆振动筛主要由筛箱、筛网、振动器及减震弹簧等组成,振动器安装在筛箱侧板上,电动机经三角带带动使激振器偏心块高速旋转,产生离心惯性力,激发筛箱做圆形振动,筛上物料在倾斜的筛面上收到筛箱传递的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,进而实现分级。

YA圆振动筛应用领域:
      YA圆振动筛运动轨迹为圆,全系列共有四十余种规格,可供选煤、选矿、建材、电力、冶金、化工等领域作物料分级用。

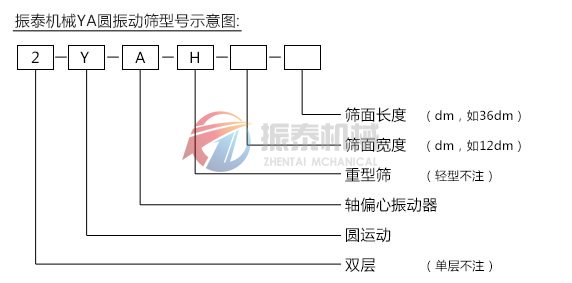

YA圆振动筛型号示意图:
YA矿筛

振泰YA圆振动筛特点:
1、设计先进,质量可靠,结构简单,维护方便;
2、筛网更换简单、方便,物料堵塞筛孔现象少;
3、激振力强,筛分效率高,产量大;
4、轮胎联轴器设计,柔性连接,运转平稳;
5、小振幅、高频率,大倾角结构;
6、寿命长,耗能低,噪音小;

YA圆振动筛技术参数表:
圆振动筛技术参数

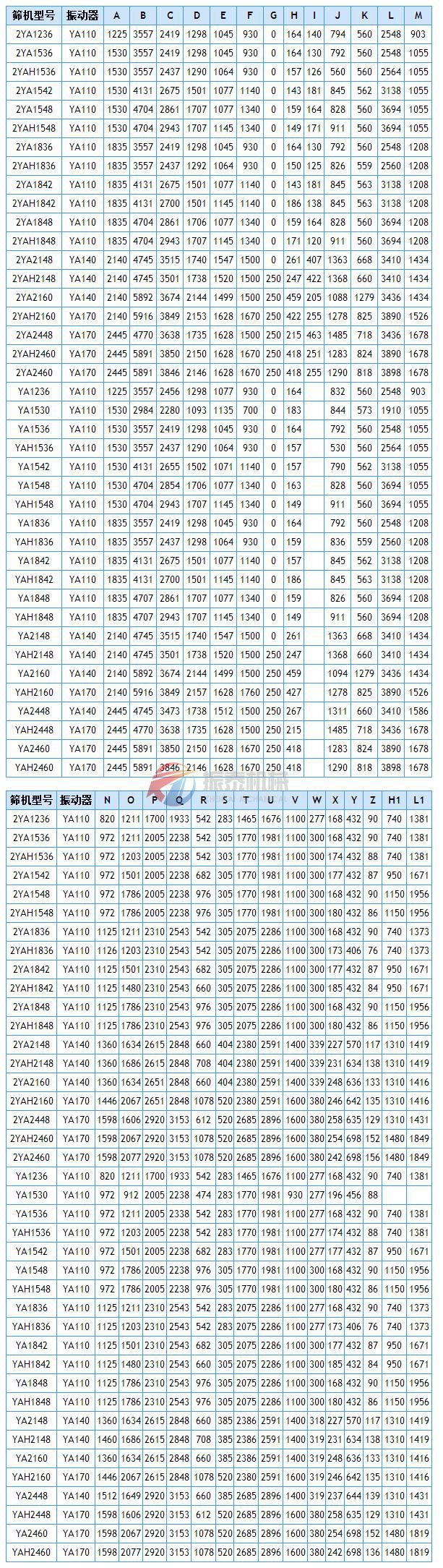

YA圆振动筛安装尺寸图表:
YA圆振动筛安装尺寸

YA圆振动筛安装尺寸

YA圆振动筛选用须知
1、筛机分单层和双层,并有轻型和重型之分。
2、筛网结构有纺织网、冲孔筛板。如果选用铁篦式筛板可按要求设计。
3、双层筛上层筛面选定的筛孔尺寸超过技术性能及参数中规定的筛孔尺寸时,应按要求设计。
4、电动机可安装在左侧或右侧,无特殊要求按安装图安装、供货。
5、给料箱为选择件,用户如有要求,可供给料箱。
6、在选用时如有改变筛面倾角的要求,可另行设计。
7、基础螺栓由用户自备。
