圆振动筛

圆振动筛

YK圆振动筛又称YK块偏心圆振动筛,YK圆振动筛是YA圆振动筛(YA轴偏心圆振动筛)的更新换代产品,该设备是振泰机械技术部门在YA圆振动筛的基础上升级开发的一款新型高效振动筛分设备。...
扫码加微信了解详情
产品详情

圆振动筛概述:
      圆振动筛是一种做圆形振动、多层数、高效新型的振动筛分设备,圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多。圆振动筛在结构上采用筒体式偏心轴激振器及偏心块调节振幅,先进的铆钉连接装配式机架结构,该设计有效的提高了圆振动筛的使用寿命及减震弹簧装置减小了对基础的冲击力。圆振动筛具有筛分效率高、噪音小、激振力强、坚固耐用、维修方便、筛分规格多、使用安全等特点。圆振动筛广泛应用于采石场对砂石料的振动筛分,也可应用于选煤、选矿、建材、电力及化工等行业作产品分级用。

YK圆振动筛

圆振动筛的分类:
      圆振动筛分为三类:YK型圆振动筛、YA型圆振动筛和YKR型圆振动筛。

圆振动筛的工作原理:
      圆振动筛主要由筛箱、筛网、振动器及减震弹簧等组成,振动器安装在筛箱侧板上,电动机经三角带带动使激振器偏心块高速旋转,产生离心惯性力,激发筛箱做圆形振动,筛上物料在倾斜的筛面上收到筛箱传递的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,进而实现分级。

YK圆振动筛简介:
      YK圆振动筛又称YK块偏心圆振动筛,YK圆振动筛是YA圆振动筛(YA轴偏心圆振动筛)的更新换代产品,该设备是振泰机械技术部门在YA圆振动筛的基础上升级开发的一款新型高效振动筛分设备。YK圆振动筛根据国内外先进的振动筛研发和应用水平,引起德国、日本等国内外同行先进技术,结合我国实际运行环境充分优化而设计的新型高效振动筛,YK圆振动筛除保留了圆YA圆振动筛的特点外,还具有激振器采用块偏心形式,筛机结构更简单,筛分效率更大,维修保养更方便等特点。

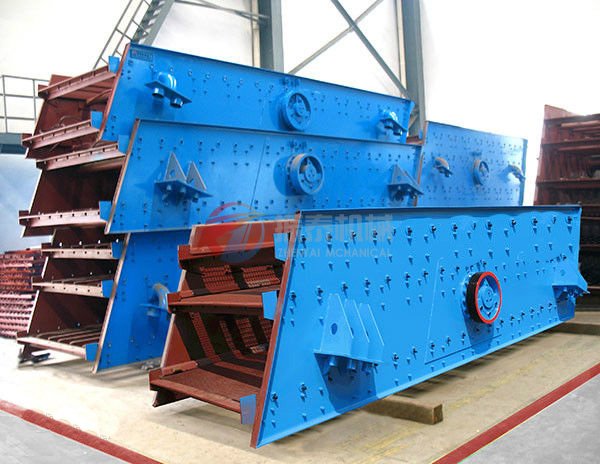

YK圆振动筛

YK圆振动筛应用领域:
      YK圆振动筛运动轨迹为圆,全系列共有四十余种规格,可供选煤、选矿、建材、电力、冶金、化工等领域作物料分级用。

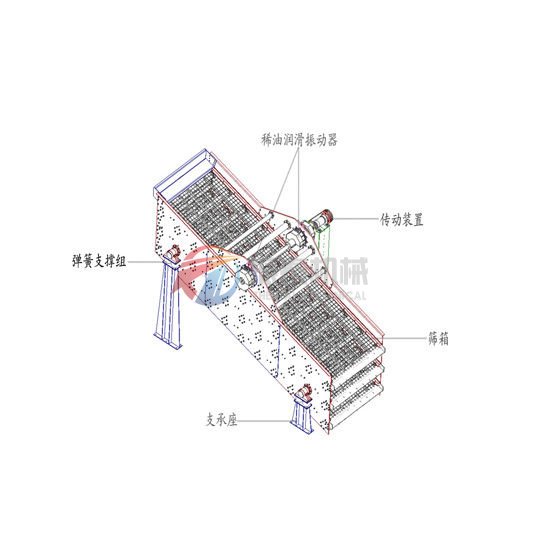

YK圆振动筛型号示意图:



YK圆振动筛型号示意图

振泰YK圆振动筛特点:
1、设计先进,质量可靠,结构简单,维护方便;
2、筛网更换简单、方便,物料堵塞筛孔现象少;
3、激振力强,筛分效率高,产量大;
4、轮胎联轴器设计,柔性连接,运转平稳;
5、小振幅、高频率,大倾角结构;
6、寿命长,耗能低,噪音小;
以下为YK圆振动筛新增特点
7、激振器采用块偏心形式,不仅使激振器偏心质量单重激振力增大,而且激振力可随机调控,便于模块化设计和使用;
8、筛机结构趋于简化,有利于提高设备的制造工艺水平和装配精度;
9、采用十字轴万向节传动轴或橡胶联轴节等柔性联接,运转平稳;
10、筛机筛分效率更高、处理量更大、使用周期和整机使用寿命更长;
11、设备维修保养简单方便,整机运行效益明显提高。

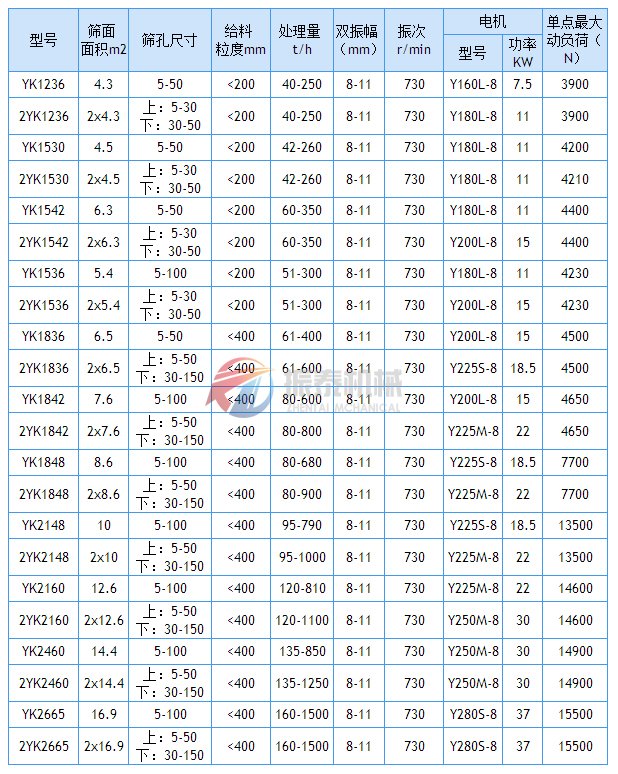

YK圆振动筛技术参数:

YK圆振动筛技术参数

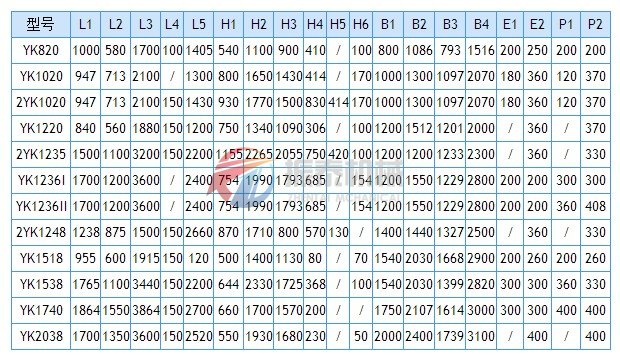

YK圆振动筛外形简图及安装尺寸表:

YK圆振动筛外形简图
YK圆振动筛安装尺寸


YK圆振动筛选用提示:
1.选型时请注明筛网结构(棒条、编织、冲孔)、网孔尺寸、处理量、物料名称、入粒粒度。
2.设备安装方式有支座式和吊挂式及二者搭配式等多种形式,选型时,请务必慎重考虑。
3.YK型圆振动筛系YA型轴偏心圆振动筛的更新换代产品,有多种定型规格并分别有敞开型和封闭型两种结构形式。

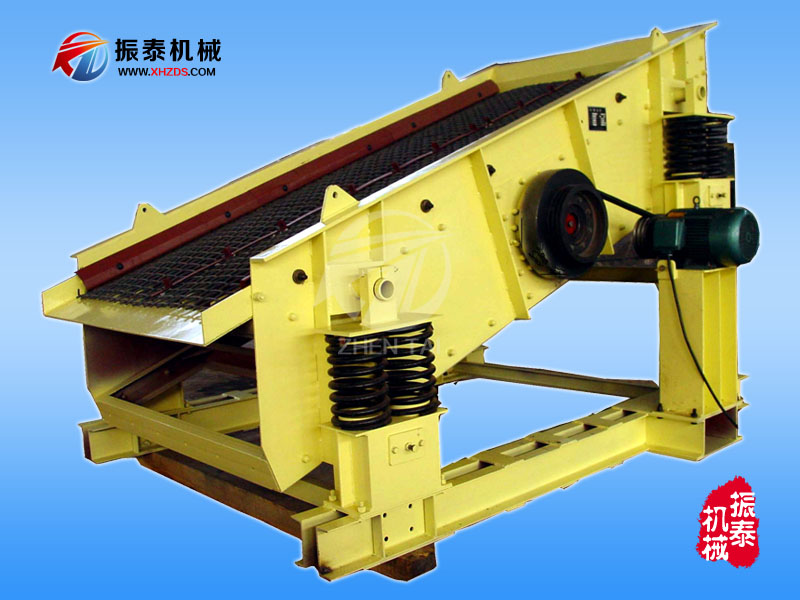

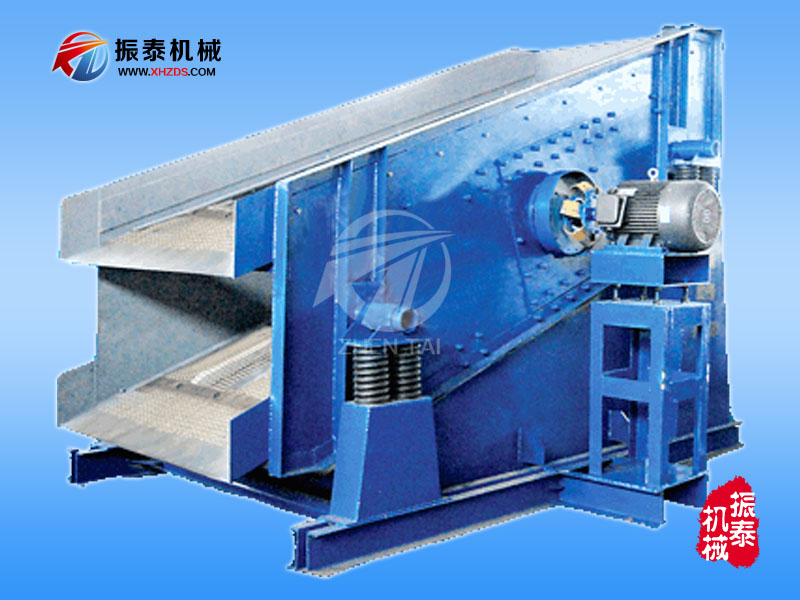

振泰机械振动筛
