三次元旋振筛

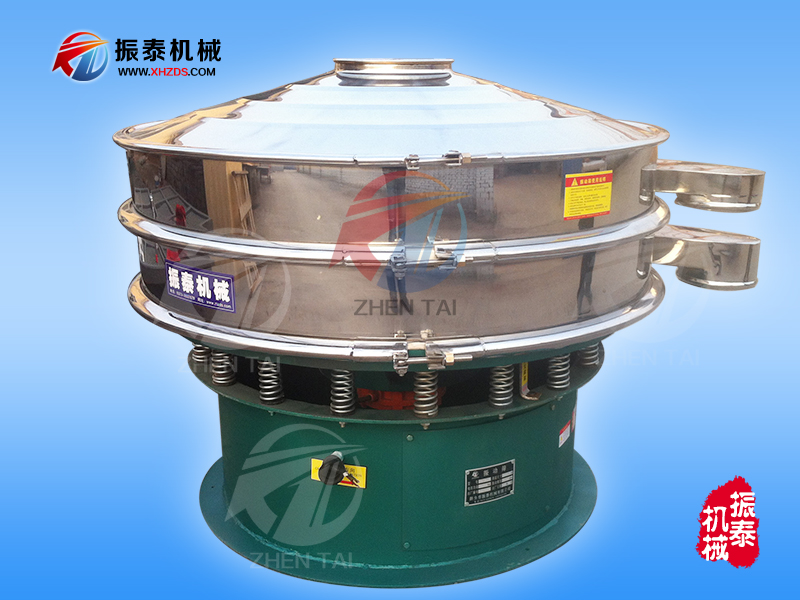

三次元旋振筛

三次元旋振筛是轻型筛分设备的一种。振泰机械所生产的三次元旋振筛,建立在国内外先进的旋振筛生产工艺的基础上,广泛吸取一线客户反馈的意见和建议,经过振泰机械工程师的潜心研发,多次改进、升级的一种新型、高效的振动筛分设备...
扫码加微信了解详情
产品详情
旋振筛工作原理
振动筛概述:
      振动筛是一种依靠机械运动,将物料按照一定分类进行筛分的设备。通常振动筛按照用途可分为轻型振动筛和重型振动筛两种。轻型筛主要包括三次元旋振筛、气流筛、试验筛、超声波振动筛、拍击筛、过滤筛等;重型筛主要包括矿用振动筛(热矿筛、冷矿筛等)、圆振动筛、直线振动筛、脱水筛等。



振泰机械三次元旋振筛结构图


振泰振动筛简介:
     振动筛又称为三次元旋振筛,是轻型筛分设备的一种。振泰机械所生产的振动筛,建立在国内外先进的旋振筛生产工艺的基础上,广泛吸取一线客户反馈的意见和建议,经过振泰机械工程师的潜心研发,多次改进、升级的一种新型、高效的振动筛分设备。成熟的技术特点、可靠的零配件支持,使该机能够轻松应对各种物料不同需求的筛分要求,且使用简单,不易出现问题,为客户有效提高筛分效率,减少生产成本。三次元旋振筛是一种高精度细粉筛分设备,其噪音低、效率高,快速换网仅需3-5分钟,全封闭结构,适用于粒、粉、粘液等物料的筛分过滤。

特殊设计 设计简介 照片
标准型 三次元旋振筛有多种型号可选择。可把固体与液体过滤或把干料进行尺寸分级、除杂。 三次元旋振筛
加缘型 特殊设计的加缘型是大投料量、防止物料飞溅、易于观察筛网的机型。 加缘型旋振筛
闸门型 对特殊物料的处理有闸门型设计,以保证难筛分物料的处理精度,增大处理量。 闸门型筛子
超声波型 增配超声波筛分系统,精细粉筛分利器,解决堵网问题,做到真正不堵网。 超声波振动筛
直排型 特殊设计,处理量巨大,易于生产线结合,擅长面粉、淀粉、洗衣粉、添加剂等筛分。 直排筛
防腐型 与物料接触部分采用聚丙烯材质(PP塑料),对碳钢、不锈钢等金属有腐蚀性物料筛分解决方案。 塑料筛
防爆型 整机密封性更好、采用BZDL隔爆型立式振动电机,适应特殊行业的更高要求。 防爆式
高频型 使用高频振动电机(3000RPM)作为激振源,擅长陶瓷釉料等物料过滤使用。 高频筛
雪崩式 小个子拥有大产量,更合理的力学分配,更合理的细节处理,更大的筛分面积,更大的产量,更低的故障率 雪崩筛
注:更多机型不便一一展示,振泰机械可针对您的需求量身订制最适合您的振动筛。

三次元旋振筛

振泰振动筛特点:
用立式振动电机为激振源,无机械传动,能效高,易调整,质量可靠,稳定性高。
筛分精度高、效率高,适用筛分过滤各种粉末、颗粒、粘液等物料。
设计精巧耐用,噪音低,可连续作业,物料可360度方向自动排出。
筛网寿命长,更换便捷,规格可任意配置,筛分最细达500目(28μm),过滤最细达5μm。
整机封闭性能好,粉末不飞扬,液体不泄露,可单、多层同时使用,最高可达5层;
部件结构无死角,拆装便捷,易于彻底清洗、消毒。


筛分范围广 振泰机械的筛分机任何颗粒、粉末、浆液(粘液)都可以筛选。筛分最细至500目(0.028mm),过滤最小可至5微米。分级筛选,可配置1-5层筛网,能同时进行2-6个等级的分选或过滤。
高效率精确筛选 全封闭结构,粉末不飞扬,液体不泄漏,网孔不堵塞,自动排料,机内无存料,网架结构无死角,同等筛面振泰机械的筛机比其他类型筛机有更大容量。
筛网更换便捷 振泰机械的筛分机独特子母网设计,筛网寿命更长,效率更高,2人在3~5分钟内换网即可完成,比其它类型筛机节约30~60分钟,最大限度提高设备使用价值。
振动无机械传导 振泰机械的筛分机的新型振动源产生的三次元振动强大而平稳,无机械传导,设备可安装到任何所需位置且便于移动。
更加经济环保 振泰机械的筛分机整机寿命长,能耗低、维修费用低,效率高等特点使设备经济实惠。低噪音、全封闭,环保性能突出。

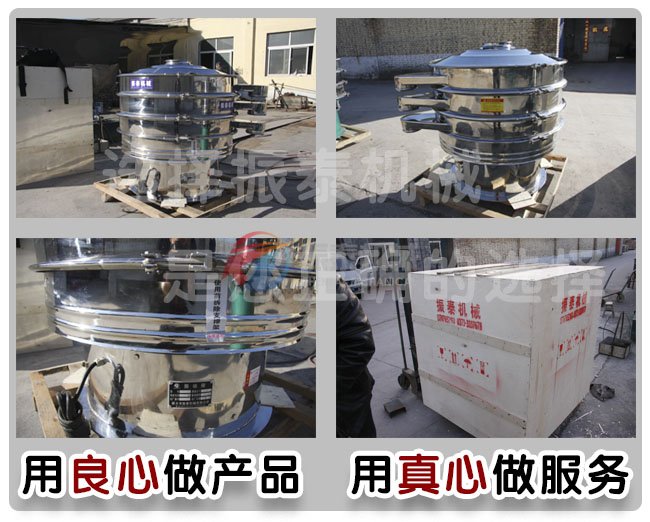

选择振泰机械的理由

振动筛适用行业:



振动筛筛分示意图



      该系列筛分机可广泛适用于食品、医药、化工、陶瓷、冶金、造纸、磨料、环保等各个行业中的粉料、颗粒料的筛分、分级,以及液体的固、液分离;悬浮颗粒的细度控制等工序,极大地改善物料的物理性状指标,为产品达到较高的质量标准提供有利地支持和帮助。各类粉体行业、任何颗粒、粉末、粘液一定范围内均可筛选、过滤



  • 化工行业:树脂、涂料、化妆品、油漆、洗衣粉、微粉、纯碱、柠檬粉、橡胶、塑料等
  • 食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。
  • 医药行业:中药粉、中药液、西药粉、西药液体、中西药颗粒等。
  • 金属粉末矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。
  • 冶金行业:氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。
  • 磨料、陶瓷行业:氧化铝、石英砂、泥浆、喷雾土粒。
  • 造纸行业:涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。
  • 环境保护:环境保护:垃圾、人畜屎尿、废油、食品废水、废水加工等。
  •

振泰机械坚决


振动筛工作结构原理及物料轨迹图:
      三次元振动筛利用YZUL立式振动电机作为激振源,通过振动电机上下两端的偏心重锤将旋转运动转变为水平、垂直、倾斜的三次元运动,并传递到旋振筛的筛面上;物料通过入料口进入设备内,根据不同物料筛分要求,物料经过1-5层采用不同目数的金属编织筛网的筛分层,在这个过程中,位于各层的筛网下的清网装置(弹跳球)通过频率振动不断撞击筛网,使筛网上层物料能够顺畅的透网筛分,并有效解决了物料堵网问题出现,不同目数的物料通过各层对应目数的筛网后在各层的出料口排出,最终实现筛选除杂或过滤分级的目的。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹

振动筛物料轨迹图

振泰振动筛型号示意图:

旋振筛型号示意图

三次元旋振筛筛分示意图:

三次元旋振筛筛分示意图

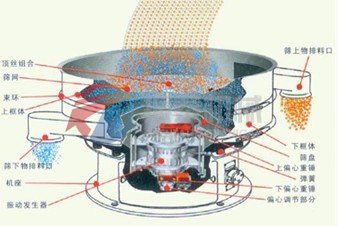

振动筛一般结构图:

振泰振动筛结构图


振动筛标准机型一般尺寸示意图:

振动筛标准机型一般尺寸示意图

              可根据客户需求设计制造特殊规格型号的筛机;
              本公司保留对技术资料、尺寸修改的权力。如实物与文图案不符,以实物为准

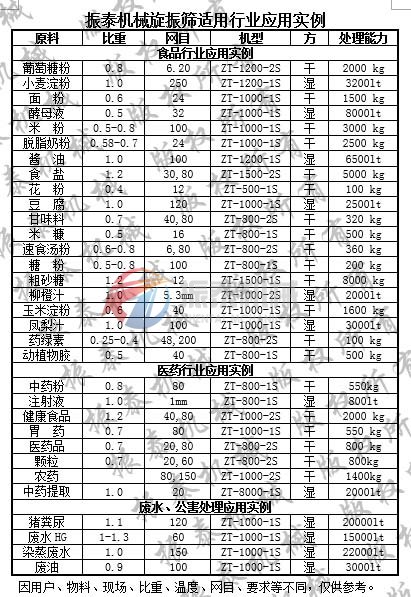

三次元旋振筛应用实例:


三次元旋振筛筛分事例

三次元旋振筛筛分事例

三次元旋振筛筛分事例

三次元旋振筛的使用与维修:
1、本机应装设电气保护装置。
2、本机运行初期,每天至少检查地脚螺栓一次,防止松动。
3、当电机旋转方向不符合要求时,调整电源相序即可。
4、电机应保证润滑良好,每运行二周左右补充锂基润滑脂(ZL-3)一次,加油时,通过油杯加入适量锂基润滑脂。当采用密封轴承时,电机没有安装油杯。
5、本机累计运行1500小时后,应检查轴承,若有严重损伤时应立即更换。
6、本机停置较长时间后再次使用时,应测量绝缘电阻,用于500伏兆欧表测量,应大于0.5兆欧。
