三次元旋振筛

三次元旋振筛

三次元旋振筛是常见的轻型筛分设备,因其是最常见的振动筛分设备,所以很多用户直接称其为振动筛,也有部分地区用户或振动筛厂家称其为筛分机、筛粉机、振荡筛等,三次元旋振筛采用立式振动电机作为激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转...
扫码加微信了解详情
产品详情

振泰机械三次元旋振筛结构图

三次元振动筛概述:
      三次元旋振筛是常见的轻型筛分设备,因其是最常见的振动筛分设备,所以很多用户直接称其为振动筛,也有部分地区用户或振动筛厂家称其为筛分机、筛粉机、振荡筛等,三次元旋振筛采用立式振动电机作为激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,所以得名三次元旋振筛。

该设备可根据客户不同需求1-5层同时使用,从筛面直径400-2000mm、1-5层、304不锈及碳钢材质等各种型号齐全,可满足各种粉末、颗粒筛分需要求及液体过滤需求,也可设计为闸门式旋振筛、加缘式旋振筛等机型。

三次元旋振筛使用范围广泛,0-500目的干、湿、精细、粗糙、大小比重粉末、颗粒可轻松筛选,0-600目浆态物料可轻松过滤。我们针对不同用户物料特性、处理量、筛分目标、场地限制、生产线配置等不同特点的需要,为每一位用户量身打造最适合自己使用的旋振筛设备。

工作原理图

三次元振动筛简介:

三次元旋振筛采用立式振动电机作为激振源,通过振动电机上下两端的偏心重锤将旋转运动转变为水平、垂直、倾斜的三次元运动,并传递到旋振筛的筛面上;物料通过入料口进入设备内,根据不同筛分要求,物料经过1-5层采用不同目数的筛网的筛分层,在这个过程中,位于各层的筛网下的清网装置不断撞击筛网,使物料能够顺畅的筛分,并有效避免物料堵网问题的出现,不同目数的物料通过各层对应目数的筛网或经设置在各层的出料口排出,最终实现筛选或过滤的目的。调节电机上、下两端的相位角,可以改变物料在筛面上的运动轨迹。

该系列筛分机可广泛适用于食品、医药、化工、陶瓷、冶金、造纸、磨料、环保等各个行业中的粉料、颗粒料的筛分、分级,以及液体的固、液分离;悬浮颗粒的细度控制等工序,极大地改善物料的物理性状指标,为产品达到较高的质量标准提供有利地支持和帮助。



旋振筛工作原理

三次元振动筛工作原理:

三次元振动筛利用YZUL立式振动电机作为激振源,通过振动电机上下两端的偏心重锤将旋转运动转变为水平、垂直、倾斜的三次元运动,并传递到旋振筛的筛面上;物料通过入料口进入设备内,根据不同物料筛分要求,物料经过1-5层采用不同目数的金属编织筛网的筛分层,在这个过程中,位于各层的筛网下的清网装置(弹跳球)通过频率振动不断撞击筛网,使筛网上层物料能够顺畅的透网筛分,并有效解决了物料堵网问题出现,不同目数的物料通过各层对应目数的筛网后在各层的出料口排出,最终实现筛选除杂或过滤分级的目的。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹

振动筛重锤工作原理



振泰机械三次元旋振筛分机性能特点:
用立式振动电机为激振源,无机械传动,能效高,易调整,质量可靠,稳定性高。
筛分精度高、效率高,适用筛分过滤各种粉末、颗粒、粘液等物料。
设计精巧耐用,噪音低,可连续作业,物料可360度方向自动排出。
筛网寿命长,更换便捷,规格可任意配置,筛分最细达500目(28μm),过滤最细达5μm。
整机封闭性能好,粉末不飞扬,液体不泄露,可单、多层同时使用,最高可达5层;
部件结构无死角,拆装便捷,易于彻底清洗、消毒。

筛分范围广 振泰机械的筛分机任何颗粒、粉末、浆液(粘液)都可以筛选。筛分最细至500目(0.028mm),过滤最小可至5微米。分级筛选,可配置1-5层筛网,能同时进行2-6个等级的分选或过滤。
高效率精确筛选 全封闭结构,粉末不飞扬,液体不泄漏,网孔不堵塞,自动排料,机内无存料,网架结构无死角,同等筛面振泰机械的筛机比其他类型筛机有更大容量。
筛网更换便捷 振泰机械的筛分机独特子母网设计,筛网寿命更长,效率更高,2人在3~5分钟内换网即可完成,比其它类型筛机节约30~60分钟,最大限度提高设备使用价值。
振动无机械传导 振泰机械的筛分机的新型振动源产生的三次元振动强大而平稳,无机械传导,设备可安装到任何所需位置且便于移动。
更加经济环保 振泰机械的筛分机整机寿命长,能耗低、维修费用低,效率高等特点使设备经济实惠。低噪音、全封闭,环保性能突出。


振泰机械振动筛



适用范围举例

各类粉体行业、任何颗粒、粉末、粘液一定范围内均可筛选、过滤

  • 化工行业:树脂、涂料、化妆品、油漆、洗衣粉、微粉、纯碱、柠檬粉、橡胶、塑料等
  • 食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。
  • 医药行业:中药粉、中药液、西药粉、西药液体、中西药颗粒等。
  • 金属粉末矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。
  • 冶金行业:氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。
  • 磨料、陶瓷行业:氧化铝、石英砂、泥浆、喷雾土粒。
  • 造纸行业:涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。
  • 环境保护:环境保护:垃圾、人畜屎尿、废油、食品废水、废水加工等。



型号说明

三次元振动筛型号说明

举例说明:
ZT-1000-3S: :网架直径为φ1000mm的3层三次元旋振筛,与物料接触部分为SUS304不锈钢材质。
ZT-1000-3P: :网架直径为φ1000mm的3层三次元旋振筛,与物料接触部分为Q235A碳钢材质。
另:标准机型机座(也称底桶或底座)统一采用Q235A碳钢材质,可定制SUS304不锈钢材质底桶。



型号 筛面直径
(mm)
有效面积
(m2
入料粒度
(mm)
可用网目
(目/吋)
振次
(r/min)
层数
(层)
电压
(v)
功率
(kw)
处理量
(kg/h)
ZT-400 360 0.09 <10 2-500 1500 1-5 380 0.18 120
ZT-600 560 0.22 <10 2-500 1500 1-5 380 0.55 520
ZT-800 760 0.43 <10 2-500 1500 1-5 380 0.75 820
ZT-1000 930 0.66 <10 2-500 1500 1-5 380 1.1 1450
ZT-1200 1130 0.96 <10 2-500 1500 1-5 380 1.5 2150
ZT-1500 1430 1.55 <10 2-500 1500 1-5 380 2.2 2650
ZT-1800 1730 2.3 <10 2-500 1500 1-3 380 3.0 3350
ZT-2000 1930 2.9 <10 2-500 1500 1-3 380 3.0 4550

特殊设计 设计简介 照片
标准型 三次元旋振筛有多种型号可选择。可把固体与液体过滤或把干料进行尺寸分级、除杂。 三次元旋振筛
加缘型 特殊设计的加缘型是大投料量、防止物料飞溅、易于观察筛网的机型。 加缘型旋振筛
闸门型 对特殊物料的处理有闸门型设计,以保证难筛分物料的处理精度,增大处理量。 闸门型筛子
超声波型 增配超声波筛分系统,精细粉筛分利器,解决堵网问题,做到真正不堵网。 超声波振动筛
直排型 特殊设计,处理量巨大,易于生产线结合,擅长面粉、淀粉、洗衣粉、添加剂等筛分。 直排筛
防腐型 与物料接触部分采用聚丙烯材质(PP塑料),对碳钢、不锈钢等金属有腐蚀性物料筛分解决方案。 塑料筛
防爆型 整机密封性更好、采用BZDL隔爆型立式振动电机,适应特殊行业的更高要求。 防爆式
高频型 使用高频振动电机(3000RPM)作为激振源,擅长陶瓷釉料等物料过滤使用。 高频筛
雪崩式 小个子拥有大产量,更合理的力学分配,更合理的细节处理,更大的筛分面积,更大的产量,更低的故障率 雪崩筛
注:更多机型不便一一展示,振泰机械可针对您的需求量身订制最适合您的振动筛。


三次元旋振筛的使用与维修:
1、本机应装设电气保护装置。
2、本机运行初期,每天至少检查地脚螺栓一次,防止松动。
3、当电机旋转方向不符合要求时,调整电源相序即可。
4、电机应保证润滑良好,每运行二周左右补充锂基润滑脂(ZL-3)一次,加油时,通过油杯加入适量锂基润滑脂。当采用密封轴承时,电机没有安装油杯。
5、本机累计运行1500小时后,应检查轴承,若有严重损伤时应立即更换。
6、本机停置较长时间后再次使用时,应测量绝缘电阻,用于500伏兆欧表测量,应大于0.5兆欧。

三次元旋振筛


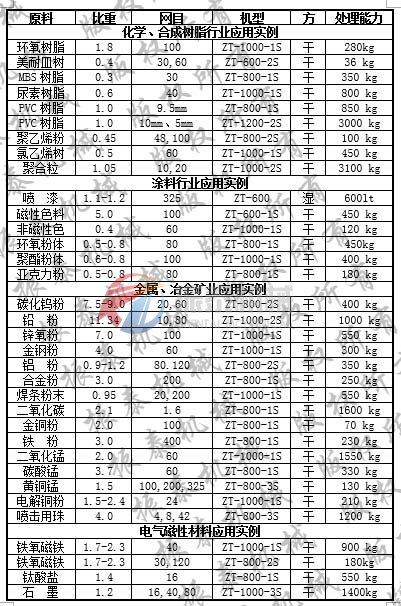

旋振筛适用行业应用实例:
旋振筛应用实例
旋振筛应用实例
旋振筛应用实例



应用说明

三次元旋振筛应用说明
