当前位置:振动筛 > 产品中心 > 旋振筛 >

Φ400振动筛(一层)

型号:ZT-400-1P添加时间:2014-05-24 来源:振泰机械 作者:振泰市场部 点击:
Φ400振动筛(一层)
产品详情
ZT-Φ400旋振筛概述:
      ZT系列振动筛又称为三次元旋振筛,因设备运转时做三次元筛分运动所以得名,通常也叫旋振筛。三次元振动筛是新型高效的细粉物料专用筛分设备,该设备通过在振动电机轴上安装上下两个不平衡的重锤,将振动电机的旋转运动转变为复杂的水平、垂直、倾斜的三次元运动,然后将这种三次元运动传递给筛面,使筛面上的物料做螺旋状由里向外的渐开线外扩散运动,因此,三次元振动筛得名“旋振筛”。
      旋振筛具有物料运行轨迹长、筛面利用率高、筛分精度高达95%等优点,常见的旋振筛按型号划分有Φ400型旋振筛、Φ800型旋振筛、Φ1000型旋振筛、Φ1200型旋振筛等,又可根据客户所筛物料的特殊要求分为普通旋振筛、闸门式振动筛、加缘式振动筛等类型。三次元旋振筛主要应用于细粉、颗粒、粘液等物料的筛选分级工作,现已在各行业的生产中得到了广泛的应用。

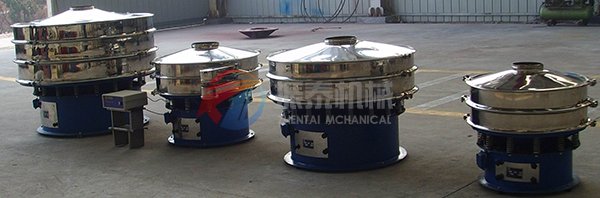

旋振筛
振泰Φ400型振动筛介绍:
      振泰Φ400型振动筛(三次元旋振筛)与物料基础部分采用优质304不锈钢材质,底座采用碳钢材质,筛机直径为400mm。该机型是在振泰机械技术部门总结行业旋振筛生产先进工艺以及广泛汲取用户反馈的意见的基础上,不断升级改进的新型振动筛分设备,较之其他同类型产品具有更好的技术成熟、质量可靠,筛分精度、效率高,噪音低等特点。


ZT系列旋振筛产品应用:
      旋振筛是一种通用的振动筛分、过滤设备,在粉体、小颗粒以及液体物料都有着良好的应用。振泰机械生产的ZT系列旋振筛是在多年生产经验和结合客户筛分实际情况的基础上,并借鉴了日本、德国等国家同类产品的技术特点和综合了国内国情而研制成功的一种新型高效筛分设备。
      ZT系列旋振筛根据不同的应用分为普通型、闸门型、加缘型以及超声波型等。普通型旋振筛主要针对通用粉体、小颗粒物料的筛分作业。闸门型旋振筛是在实际应用中衍生的一种产品,多用于超轻、超细物料的筛分,用户可以一次投料长久筛分作业,同过控制闸门的开合以达到良好筛分的目的,这种筛分作业多用于中药粉、花粉等行业。加缘型旋振筛是在普通型旋振筛的基础上增大入料口,并通过特殊角度设计以防止液体飞溅的过滤型筛分设备,在油漆、水过滤、纸浆过滤等行业有着广泛的应用。

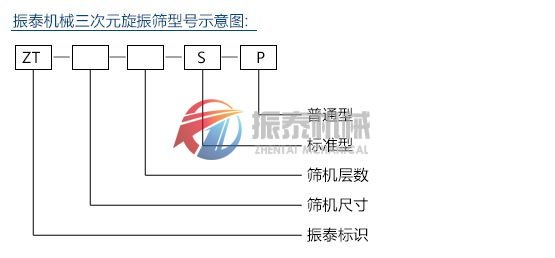

振泰振动筛型号示意图:
振动筛型号示意图


振泰Φ400型振动筛适用行业:
 化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等;
 食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等;
 金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等;
 公害处理:废油、废水、染整废水、助剂、活性碳等。

振泰Φ400型振动筛主要特点:
1、技术成熟,质量可靠;
2、筛分精度高、效率高,适用筛分各种粉类、粘液等物料;
3、设计精巧耐用,噪音低,可连续作业;
4、体积小,不占空间,移动方便;
5、可多层使用,最高可达5层;
6、换网容易,操作简单,清洗方便。换网只需3-5分钟
7、筛网不堵塞,无粉尘溢散,可筛0-400目或0.028mm;
8、粗料、杂质自动排出,出料口方向可沿圆周方向任意调节改变。

振泰Φ400型振动筛工作原理及物料轨迹图:
      由直立式振动电机作为激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。

振动筛运行轨迹图

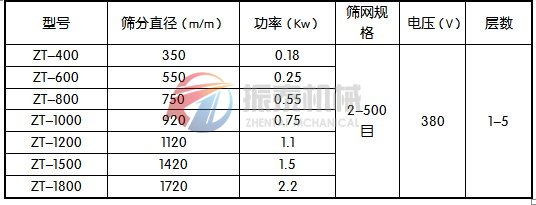

ZT系列振动筛技术参数表:

振动筛技术参数
振动筛


ZT系列振动筛结构示意图:
振动筛结构示意图

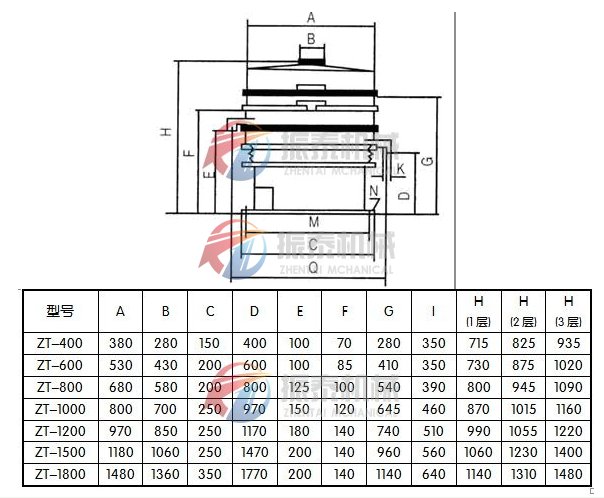

ZT系列振动筛标准机型尺寸示意图表:

振动筛外形图以及尺寸图


              可根据客户需求设计制造特殊规格型号的筛机;
              振泰机械保留对技术资料、尺寸修改的权力。如实物与文图案不符,以实物为准

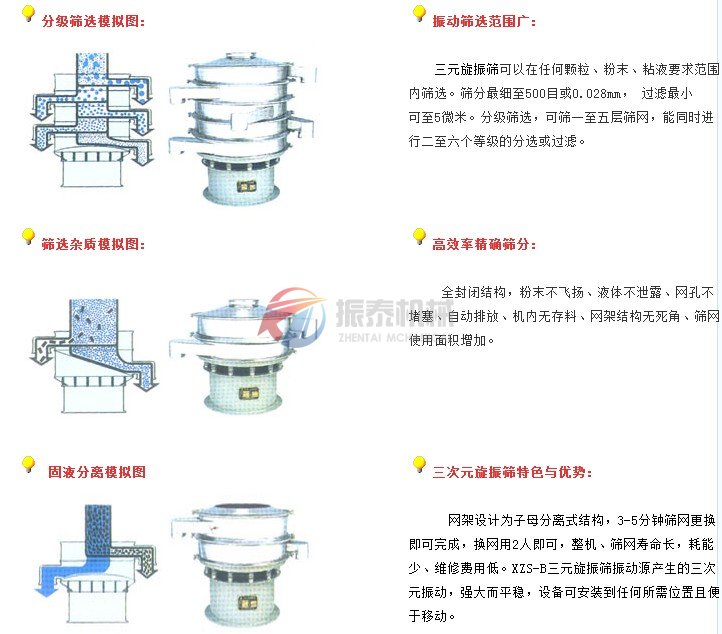

ZT系列旋振筛产品模拟图:

振动筛产品模拟图




ZT系列振动筛应用示例表:


振动筛应用实例




      注:可根据用户需求不同针对设计为闸门式振动筛、加缘式振动筛等机型,制作材料多为不锈钢以及碳钢。

ZT系列旋振筛的安装、调试及使用注意事项:

详情点击:
http://www.xhzds.com/faq/xuanzhenshai.html
