剖析直线振动筛工作原理以及外形结构

      “振泰牌”直线振动筛时在结合业内先进生产经验的基础上，广泛汲取一线用户使用反馈意见、建设，不断升级改造的新型筛分设备。直线振动筛可用于流水线中实现自动化作业，具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数325目，可筛分出7种不同粒度的物料。

      DZSF直线筛采用两台卧式YZU振动电机驱动,当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此直线筛机的运动轨迹为一抛物线前进。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，通过多层筛网产生数种规格的筛上物、筛下物，分别从各自的出料口排出，达到筛选和分级的目的。

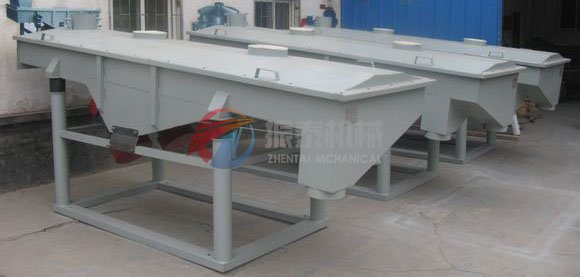

      直线振动筛外形结构主要由筛箱、筛框、筛网、振动电机、电机台座、减震弹簧、支架等组成，各组成部分的详细说明如下：

      1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

      2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

      3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

      4、振动电机：使用与维修方法详见振动电机使用说明书。

      5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

      6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。

      7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

      “振泰牌”直线振动筛适用粒度在0.074-5mm、含水量小于70%、无粘性的各种干式粉状物料的筛分。最大给料粒度不大于10mm。
